CALEFFI - 280 GRUPPO DI RIEMPIMENTO AUTOMATICO PRETARABILE ANTICALCARE 280065

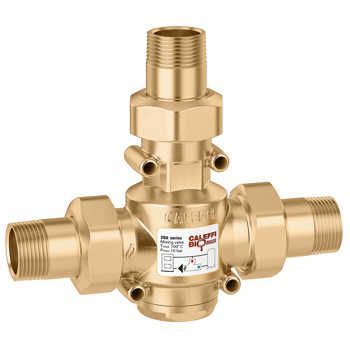

Valvola anticondensa con controllo termostatico della temperatura di ritorno verso generatori a combustibile solido. Temperatura di chiusura completa by-pass: Tmin = Tset +10 °C = Tr. Attacco: R 1" (EN 10226-1) M, bocchettone. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Taratura: 55 °C. Massima percentuale di glicole: 50 %. Fluido di impiego: acqua, soluzioni glicolate. DN: DN 25 (corpo). Kv: 9 m³/h.
DATI TECNICI
NOTE
Nota Kv - scelta della valvola
La scelta della valvola si effettua in base al valore di Kv (a cui corrisponde la misura DN del corpo) e non in base ai soli attacchi filettati. Nota la portata dell’impianto, si calcolano le corrispondenti perdite di carico sulla valvola mediante il valore di Kv. La somma delle perdite di carico sulla valvola e di quelle del resto dell’impianto deve essere compatibile con la prevalenza disponibile della pompa del generatore.
